纳米晶共模电感

         纳米晶材料具有比铁氧体高出许多的饱和磁通密度，具有更高的初始磁导率，优良的阻抗-频率特性，优良的温度稳定性，被广泛用于制作共模电感。由于非晶、纳米晶磁导率更高，在低频是可以有很高的电感量，与铁氧体相同尺寸绕制相同电感量时，圈数较铁氧体少，因此具有更小的分布电容及最高的谐振频率。

                                                                                                                   纳米晶较铁氧体贵，但由于绕制的圈数更少，用铜量减少，实际绕制成本减少，具备更高的生产效率。

                                                                                                                  共模电感设计时分布电容不可忽视，分布电容包括绕组自身电容及绕组与磁芯间的电容。绕组身身电容包括匝间和层间的电容。反射到绕组两端的电容与层间电容及层间的电位差有关。在共模电感多层绕制中，师间电位差较小，但层间电位差较大，导致层间电容对线圈的固有电容影响较大。因此采用非晶、纳米晶减少绕制层数是最好的选择。

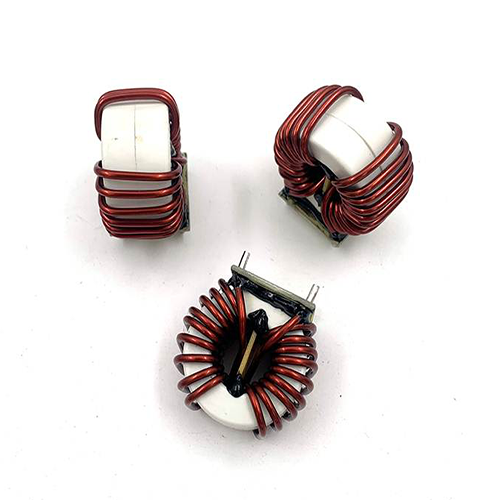

                                                                                                                  雅辉电器纳米晶系列线路滤波器，符合 RoHS 标准，提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造。
